气力输送设备安装施工的标准与规范分享

2020-02-27

气力输送设备安装施工的标准与规范分享

   气力输送设备能否正常使用完全取决于所有设备搭配、安装质量的优劣,所以安装问题非常关键,并且安装过程中也掺杂钳工、起重、电气以及管道等方面的问题,每一部分的安装都要由专业人 员进行,而且不同类型的气力输送系统也有各自的调试要点。

技能操作过程

1. 丈量放线

2. 用经纬仪断定输送机纵向中心线,与根底实践轴线差错应不大于20mm。一起依据设备出口中心线断定输送管道轴线并引出母线。

3. 依据输送管道母线断定输送管道支(吊架)中心线。

4. 气力输送设备有:仓泵、风机、罗茨风机、压缩机、分离器、干燥器、储气罐、除尘器、真空泵及电仪设备等。

1).分离器、除尘器、加料器和发送器、储气罐等的铅垂度差错不该大于1/1000。

2) 风机、罗茨风机、压缩机、真空泵等设备的设备应契合现行有关机械设备的施工技能规范和现行的施工及检验规范和随机技能文件、设计文件的请求。

3) 电气外表的设备契合现行的施工检验规范

4) 支(吊)架的设备

5) 因为土建预埋件的方位、标高差错,使之很难彻底满意设备请求,一起思考支(吊)架的制作差错,设备前对预埋件逐一进行查看批改,对预埋件进行休整。

6) 支(吊)架对建筑物地上的笔直度差错不该大于高度的1/1000。

7) 支(吊)架应与预埋件衔接结实。

8) 查契合请求后补刷油漆,漆种、色泽应与原构件一致。

9) 输送管道的设备

10) 水平输送管路的水平度差错不该大于3/1000,且全长不该大于20mm。

11) 笔直输送管路的笔直度差错不该大于2/1000,且全长不该大于20mm。

12)输送管路衔接应紧密,内壁应润滑,法兰、垫片无错位,管子轴心应对正。

13) 与设备衔接的管道不该强行对口衔接。

14)平行管路间的较小间隔应契合规则,当无规守时应契合表3.2.4.5的规则。

15) 有静电积累可能的气力输送设备应有防静电跨接和接地。

16) 附件设备

气力输送设备的附件包括电机保护设备,安全防护设备等,一切附件设备结束后必须通过查看确认。

17) 气密(真空)实验

18) 正压输送的输送管路设备完结后,管路要按实验压力请求进行气密性实验,无请求时按操作压力的1.15~~1.25倍进行气密性实验。

19) 负压输送的输送管路设备完结后,管路要按实验压力请求进行真空实验,无请求时按操作压力的1.15~~1.25倍进行真空实验。

20) 试车

21) 空负荷试车

 ⑴ 空负荷试车的条件

① 前述作业全部完结,并契合请求。

② 有关的电气施工和自控施工全部完结并契合请求。

③ 一切润滑点均按规则加注润滑油脂。

④ 设备单体试车合格。

⑤ 输送机周围及通道清理结束。

⑵ 空负荷试车的合格规范

① 机械设备运转正常,无反常响声;

② 输送管道无显着晃动景象。

负荷试车应具有的条件

⑴ 负荷试车应具有的条件:

① 空荷试车合格。

② 必要的试车物料。

③ 输送机上、下流疏通。

④ 联锁实验合格。

⑵ 负荷试车合格规范

① 物料在输送管路中应运动流通,管道无显着跳动景象。

② 送料均匀。

③  输送量不该小于额外输送量的90%。

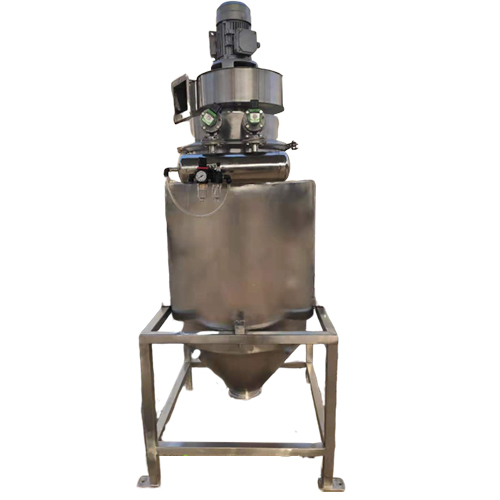

阿瑞斯 真空2.jpg
